沙迪克火花机基础知识之原理、组成及规律

发布时间：2021-08-19 13:26 浏览量：

一、顺斯凯小编先从沙迪克火花机的加工原理讲起：

沙迪克火花机采用一种电、热能加工方法，是利用工具电极和工件间火花放电时，瞬时产生的高温、电极表面的局部金属腐蚀去除而对工件进行加工。

沙迪克火花机加工时，工具电极和工件分别接脉冲电源的两极，两极间充满一定绝缘的液体；放电间隙自动调节装置使工具电极和工件间保持一个合理的放电间隙，并产生火花放电，瞬时产生的高温使工件表面的金属局部得到腐蚀的过程。

一、沙迪克火花机的特点

1）脉冲放电能量密度高，加工用普通机械难以加工或无法加工的金属材料。

2）加工时，工具电极与工件不直接接触，两者之间不产生明显的机械力，没有因切削力而产生的工艺问题。因而有利于加工小孔，窄槽以及各种复杂形状的型孔和型腔。

工具电极的材料不需比工件硬，一般都采用红铜或者无氧铜。因此工具电极容易加工

直接利用电能，热能进行加工，便于实现加工过程的自动化

二、沙迪克火花机的基本规律

影响沙迪克火花机的工艺指标主要与加工速度，加工精度，加工表面质量以及工具电极的相对损耗有关。

1）影响加工速度的主要因素：放电幅，休止幅及放电间隙。

2）影响加工表面质量的主要因素：放电幅及电流

3）影响工具电极的损耗的主要因素：电流及休止幅

三、沙迪克火花机主要由脉冲电源、间隙自动进给调节系统、工作液及其循环过滤系统、主机等四部分组成。

1、脉冲电源

脉冲电源的作用是把交流电转换成一定频率的单向脉冲电流，提供电火花加工所需的放电能量。脉冲电源时电火花加工设备的重要组成部分，其性能直接影响电火花加工的加工速度，精度，表面质量，工具电极得损耗及加工过程的稳定性。

2、自动调节系统

为了使加工过程连续进行，电极必须不断及时地调节进给速度，以维持所需要的放电间隙。当在放电过程中产生排屑不良时这时就需要我们去调节各种放电参数使加工变得稳定。

3、工作液循环过滤系统

工作液循环过滤系统的作用是采用强迫循环的办法把清洁的工作液有液压泵加压，强迫冲入工具电极与工件之间的放电间隙，将放电间隙中的电蚀物随同工作液一起从放电间隙中排出，以达到放电加工的稳定性。工作液循环系统有冲油和抽油两种方式。

4、主机部分：

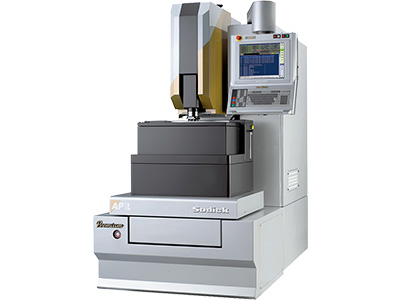

据顺斯凯小编的了解，沙迪克火花机的主机主要由主轴头，床身，立柱工作台及工作液槽及电源箱组成。
